一、信號源分類

　　信號源從分類角度來說，可以分為以下幾種

　　模擬信號源：

　　產生單音信號和模擬調制AM/FM/PhM/PM信號，頻率一般小于6GHz，用途一般作為射頻領域的通用儀器。

　　數字信號源（矢量信號源）：

　　產生單音信號和模擬調制AM/FM/PhM/PM信號、數字調制、通信制式信號，頻率一般小于6GHz，用途主要為產生數字調制信號，2G/3G/4G及其他數字通信領域。

　　基帶信號源：

　　產生IQ基帶信號，無射頻，主要用于芯片測試

　　微波信號源：

　　產生單音信號和模擬調制AM/FM/PhM/PM信號，頻率較高，一般可以達到40GHz，用于微波領域。

　　二、模擬信號源基本原理

　　模擬信號源和微波信號源比較類似，主要分為頻率綜合部分和信號輸出部分。在頻率綜合部分，產生一個頻率穩定的信號，并可以實現簡單的調制，如FM/PhM。信號輸出部分，主要有自動電平控制電路（ALC），放大器和衰減器。

　　自動電平控制電路的作用是在信號源的輸出端口建立穩定的輸出，是一個負反饋電路。此外，ALC電路也用來做調幅AM和脈沖調制。

　　功率信號源是指集信號發生器與功率放大器為一體的電子測量儀器，它具有高電壓、大功率的特點，在電子實驗室中能夠幫助用來驅動壓電陶瓷、換能器以及電磁線圈等，可以有效的幫助電子工程師解決驅動負載和放大功率的問題。

　　功率信號源增加了內置信號源的模塊，可以輸出正弦波、方波、三角波、脈沖波等波形，能夠直接輸出較大的電壓信號，從而驅動容性、感性、阻性負載，覆蓋更多更廣泛的應用領域。

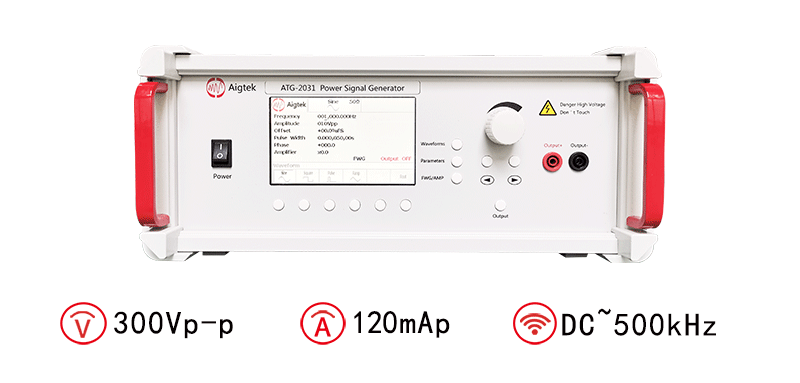

　　圖：ATG-2031功率信號源指標參數

　　以上就是功率信號源的介紹，如果對于功率信號源還有什么不了解或者想知道的，歡迎隨時咨詢。
