電壓放大器是電子電路中常見的一類放大器，其主要任務是將輸入信號的電壓放大到需要的水平。設計一個簡單的電壓放大器可能涉及到多個步驟，包括選擇放大器類型、確定電路參數、以及優化性能。在本文中，我們將介紹設計一個基本的電壓放大器的步驟和考慮因素。

　　步驟一：選擇放大器類型

　　在設計電壓放大器之前，首先需要選擇合適的放大器類型。常見的放大器類型包括運放放大器和晶體管放大器。放大器通常被廣泛應用于各種應用場景，因為它具有高輸入阻抗、低輸出阻抗、高增益等優點。

　　步驟二：確定放大倍數

　　確定所需的電壓放大倍數是設計的關鍵步驟之一。這取決于應用的要求，例如輸入信號的幅度和輸出信號的期望幅度。

　　步驟三：計算反饋電阻

　　在電壓放大器中，通常采用反饋電阻來控制放大倍數。

　　步驟四：選擇輸入電阻和輸出電阻

　　為了確保電壓放大器對輸入信號有足夠的靈敏度，輸入電阻的選擇至關重要。一般而言，輸入電阻應當足夠大，以減小對信號源的負載效應。輸出電阻的選擇也是為了匹配負載，確保輸出信號能夠有效地傳遞到下游電路。

　　步驟五：添加耦合電容

　　為了阻止直流偏移并保持交流信號的傳遞，通常在輸入和輸出端添加耦合電容。這些電容器允許交流信號通過，但阻止直流信號流過，從而防止不必要的偏移。

　　步驟六：穩定性和頻率響應考慮

　　考慮電壓放大器的穩定性和頻率響應也是設計的關鍵因素。通過適當選擇組件值、添加濾波電路以及考慮Op-Amp的帶寬，可以確保電壓放大器在設計頻率范圍內穩定工作。

　　步驟七：仿真和調試

　　設計完成后，進行仿真是驗證電壓放大器性能的重要步驟。利用電路仿真工具，檢查放大倍數、頻率響應、失真等參數。在實際電路中，調試過程也是不可或缺的，通過測量和調整來確保電壓放大器達到設計要求。

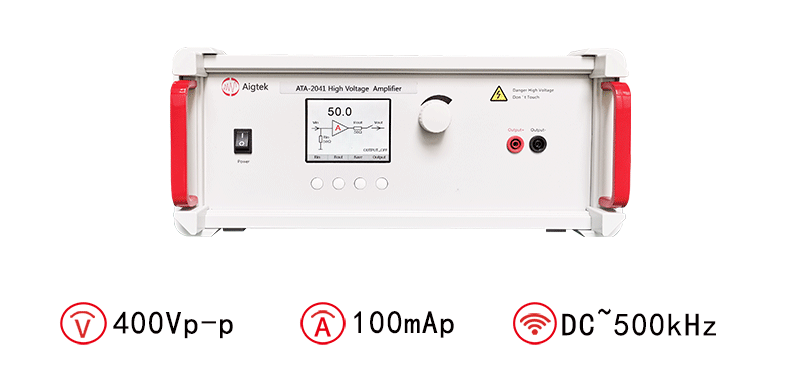

　　圖：ATA-2041高壓放大器指標參數

　　設計一個簡單的電壓放大器涉及多個步驟和考慮因素，通過系統而謹慎的設計和仿真調試，可以確保電壓放大器在實際應用中穩定可靠地工作。
