功率放大電路是用來輸出較大功率的電路，功率放大電路的主要任務是，在允許的失真限度內，盡可能高效率地向負載提供足夠大的功率。

　　主要技術指標★輸出功率Pom

　　輸出功率：功率放大電路提供給負載的信號功率稱不輸出功率。

　　計算方法：輸入為正弦波且輸出基本不失真條件下，輸出功率是交流功率Po=IoUo，Io和Uo均為交流有效值。

　　輸出功率Pom：是在電路參數確定的情況下負載上可能獲得的交流功率。

　　★轉換效率η

　　轉換效率：功率放大電路的輸出功率與電源所提供的功率之比稱為轉換效率。

　　電源直流功率：其值等于電源輸出電流平均值及其電壓之積。

　　晶體管的極限參數：晶體管集電極電流ICM，管壓降U(BR)CEO，耗散功率PCM。

　　在選擇功率放管時，要特別注意極限參數的選擇，以保證管子安全工作。

　　工作狀態

　　甲類：在放大電路中，當輸入信號為正弦波時，若晶體管在信號的整個周期內均導通（即導通角θ=360°），則稱之工作在甲類狀態；

　　乙類：若晶體管僅在信號的正半周或負半周導通（即θ=180°），則稱之工作在乙類狀態；

　　甲乙類：若晶體管的導通時間大于半個周期且小于一個周期（即θ=180°~360°之間），則稱之工作在甲乙類狀態；

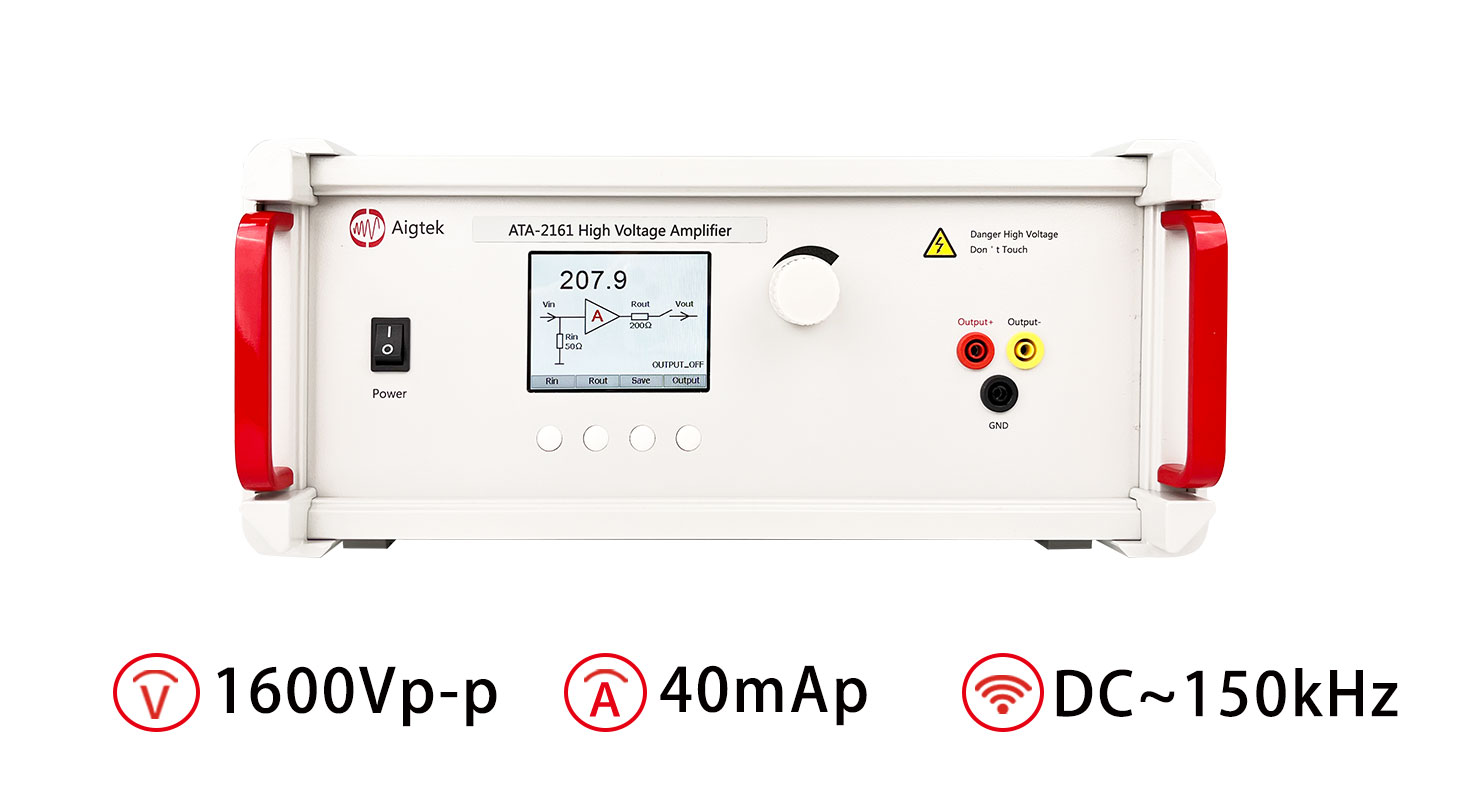

　　圖：ATA-2161高壓放大器指標參數

　　以上就是功率放大電路技術指標和工作狀態的介紹內容，如果還有什么不懂的，歡迎隨時咨詢。
