聲波是已知的唯一能夠在水中遠距離傳播的波動，在這方面遠比電磁波(如無線電波、光波等)好，因此聲波是目前水下通信的主要手段。水聲通信中的一個關鍵設備就是水聲換能器，它是發射和接收水中聲信號的裝置。應用最廣泛的是電聲轉換的水聲換能器，即轉換電能為水中聲能的水聲發射器，以及轉換水中聲能為電能的水聲接收器(即水聽器)。顯然，換能器的性能將直接影響到水聲通信的質量。

　　水聲換能器測試系統：信號發生器、水聲功率放大器、測量放大器、帶通濾波器及繪圖儀等。

　　測試原理：

　　通過信號發生器給功率放大器提供一個激勵信號（正弦波），功率放大器將特定頻率和幅度的信號送給水下的發射換能器，將電信號轉換為聲信號；聲信號通過喇叭有方向性向水下傳播，待測換能器在一定距離遠處做勻速的水平轉動，在各個角度接收聲信號并轉換成電信號；測量放大器接收從換能器傳輸過來的電信號，經帶通濾波器過濾后送給繪圖儀打印角度－幅度的測試曲線。

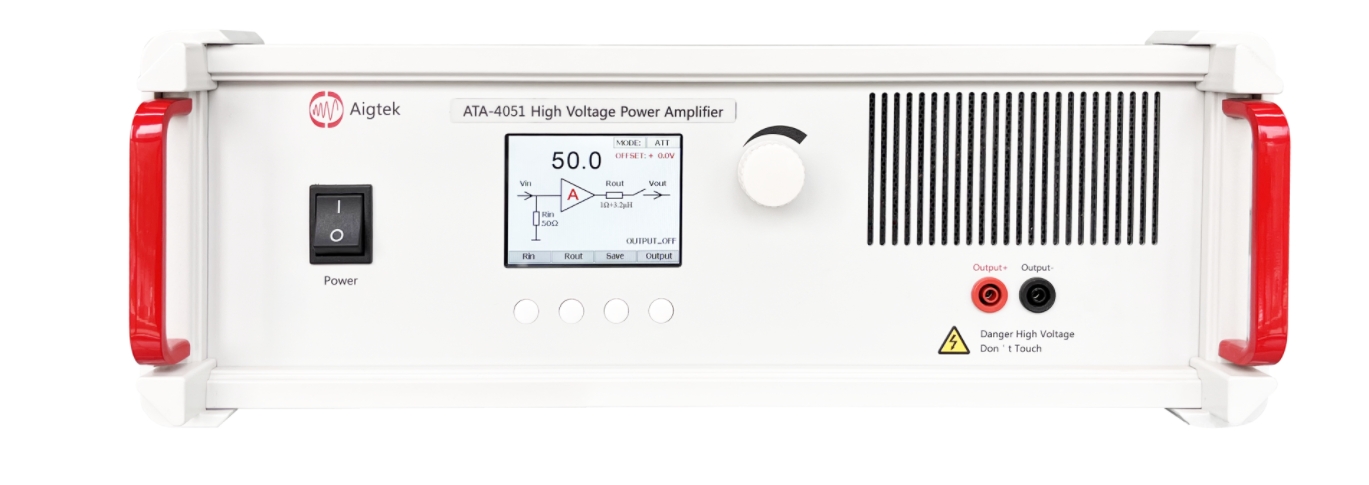

　　功率放大器輸出功率要求100W，頻率2KHz-200KHz，信號發生器輸出電壓幅度只有10Vp-p，接上ATA-4051高壓功率放大器，輸出電壓達到了310Vpp，功率最大218Wp，頻率范圍是DC-500KHz，完全滿足驅動測試需求，可直接進行驅動水聲換能器。

西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.aigtek.com或撥打029-88865020。
